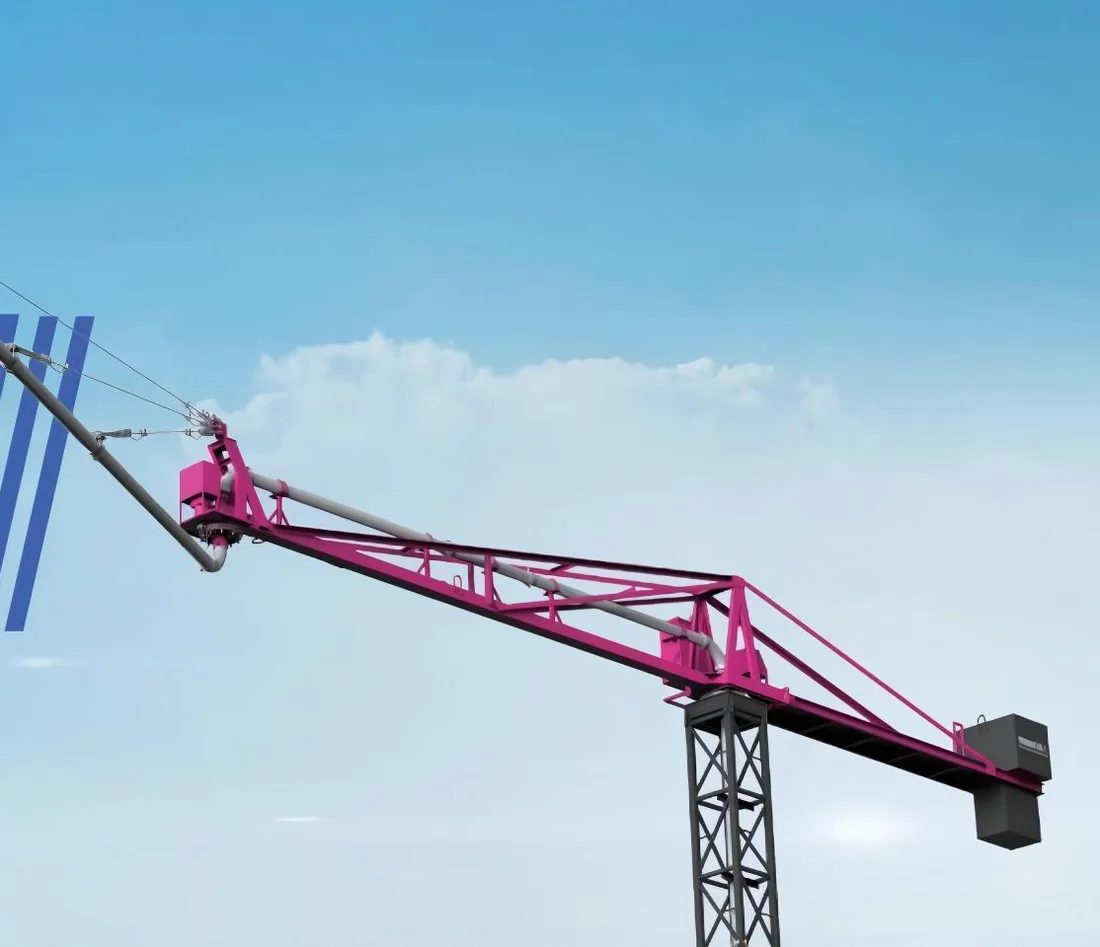

Operatörü takip eden kol
Takip modunda büyük ve küçük kol algoritmayla yönetilir; tek kişi el kumandasıyla dağıtımı sürer ve geleneksel iş gücünün yüzde 30'u yeter.
- İki dağıtım işçisi tasarruf edilir.
BMR Takipli Beton Dağıtım Bomu 12-20 m
Akıllı Takipli Beton Dağıtım Bomu
- Döküm yarıçapı
- 12 / 15 / 18 / 20 m
- HG12 / HG15 / HG18 / HG20
- Toplam ağırlık
- 1,6 / 1,7 / 3,1 / 3,3 t
- Karşı ağırlık hariç
- Rüzgar dayanımı
- 13,8 m/s
- 6 kuvvet rüzgar
BMR Akıllı Takipli Beton Dağıtım Bomu, kat döşemesinde ve bodrumda betonu 12, 15, 18 ya da 20 metre yarıçapta dağıtan, kol hareketlerini algoritmayla yöneten inşaat makinesidir.
Devamını okuyunKısaltın
Takip modunda tek kişilik el kumandasıyla geleneksel iş gücünün yüzde 30'u yeter; otomatik modda önceden tanımlı rotada kendisi dağıtım yapar ve yayma iş yükünü yüzde 13 azaltır. Otomatik, takip, adımlı ve elle olmak üzere dört mod arasında geçiş yapar; 380 V üç fazlı beslemeyle çalışır ve 13,8 m/s rüzgara dayanır.
Kurumsal tedarik · teknik şartname desteği · entegrasyon mühendisliği
Genel Bakış
Takipli Beton Dağıtım Bomu, döşeme betonunun kalıp üzerinde dağıtılmasını mekanize eder ve dağıtım yarıçapına göre dört boyda gelir: 12, 15, 18 ve 20 metre. Karşı ağırlık hariç makine ağırlığı 12 m'de 1,6 t, 15 m'de 1,7 t, 18 m'de 3,1 t, 20 m'de 3,3 t'dir; katlar arası taşımada en küçük ağırlık 12 ve 15 m'de 1,6-1,7 t (2,2 t), 18 m'de 2,2 t, 20 m'de 2,5 t'dir. 12 ve 15 m sürümleri 3,6 × 3,6 ve 4,2 × 4,2 m ayak açıklığıyla döşemeye oturur; 18 ve 20 m sürümleri 1,2 × 1,2 ile 1,5 × 1,5 m arasında bırakılan döşeme boşluğuna ya da 2,1 × 2,1 ile 2,3 × 2,3 m asansör kuyusuna kurulur.
Dört çalışma modu vardır: önceden tanımlı rotada kendi dağıtım yapan otomatik mod, tek kişinin el kumandasıyla yönettiği takip modu, büyük ve küçük kolun uzaktan kumandayla sürüldüğü adımlı mod ve geleneksel elle çekme modu; hangi koşulda olursa olsun dağıtım durmaz. Takip dağıtımı iki dağıtım işçisini, otomatik dağıtım bir tesviye işçisini daha azaltır; otomatik dağıtımın yüksek homojenliği yayma iş yükünü yüzde 13 düşürür ve yüksek hassasiyetli döşemeyle birlikte döşeme maliyeti yaklaşık yüzde 28 azalır. Makine geleneksel işçiler tarafından doğrudan kullanılır; otomatik döşeme dağıtımı için BIM verisi gerekmez. On güvenlik tasarımı dağıtım işleminin güvenliğini artırır; tüm yapı simülasyon ve saha testinden geçmiştir, ana yapı ömrü 3 yılın üzerindedir. Çalışma gerilimi üç fazlı beş telli AC 380 V (±40 V), azami rüzgar dayanımı 13,8 m/s (6 kuvvet) düzeyindedir. Referanslar: Shenzhen Yarı İletken ve İleri İmalat Sanayi Parkı'nda (278.000 m², China Construction Third Engineering Bureau) takipli bom ile 2,5 m tesviye robotu eşzamanlı çalıştı, tek operatör dağıtımı yönetti ve iş gücü 4 kişi (yüzde 40) azaldı; Guangzhou'daki CanSino Klinik Araştırma Asya-Pasifik Merkezi'nde (47.988 m²) aynı set iş gücünü yüzde 40 düşürdü; Foshan Fengtong Garden, Çin Konut ve Kentsel-Kırsal Kalkınma Bakanlığı'nın ilk akıllı inşaat pilot projelerinden biri olarak 20'den fazla inşaat robotuyla inşa edildi.
Temel Avantajlar
Otomatik dağıtım, yüzde 13 az yayma
Otomatik modda bom önceden tanımlı rotada kendisi dağıtım yapar; yüksek homojenlik yayma iş yükünü yüzde 13 azaltır ve bir tesviye işçisini daha serbest bırakır.
- BIM verisi gerekmez.
Dört mod, kesintisiz dağıtım
Otomatik, takip, adımlı ve elle modlar arasında geçiş yapılır; enerji, personel ya da saha koşulu değişse de dağıtım durmaz.
- Makine geleneksel işçiler tarafından doğrudan kullanılır.
On güvenlik tasarımı, üç kat ömür
On güvenlik tasarımı dağıtım işleminin güvenliğini artırır; tüm yapı simülasyon ve saha testinden geçmiştir, ana yapı ömrü 3 yılın üzerindedir.
- 13,8 m/s rüzgarda çalışır.

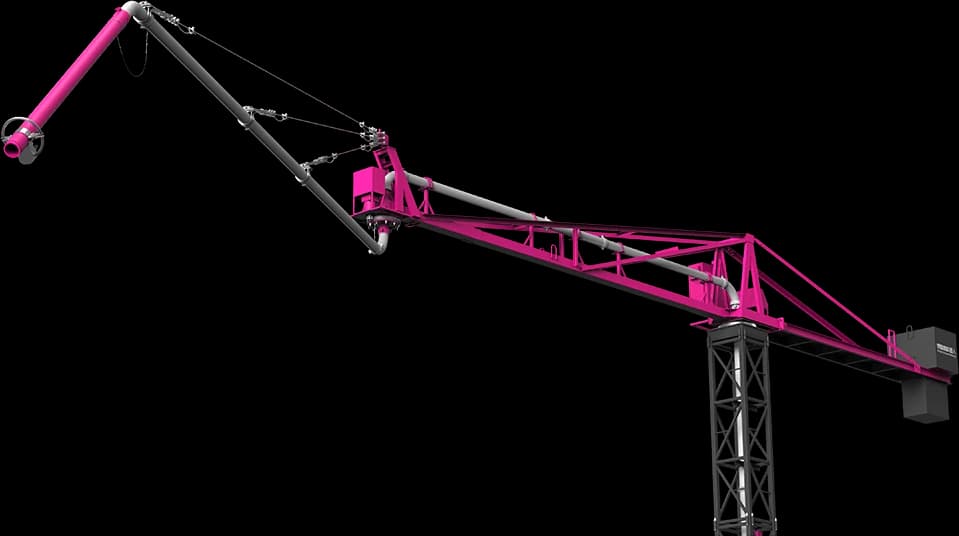

BMR Takipli Beton Dağıtım Bomu 12-20 m yakından
2 görsel; büyütmek için dokunun.
Teknik Özellikler
10 değer, 6 kategori; üreticinin yayımladığı veriler.
Genel yapı
- Malzeme
- Simülasyon ve saha testinden geçmiş çelik yapı
- Üretici notu
- Dört çalışma modu: otomatik (önceden tanımlı rotada otomatik döküm), takipli (tek kişilik joystick kullanımı), uzaktan kumanda (bom ve kol uzaktan) ve manuel (geleneksel elle çekme).
Boyut ve ağırlık
- Boyutlar (ayakta)
- Ayak açıklığı 3,6 × 3,6 m (12 m) / 4,2 × 4,2 m (15 m); döşeme boşluğu 1,2 × 1,2 ile 1,5 × 1,5 m veya asansör kuyusu 2,1 × 2,1 ile 2,3 × 2,3 m (18 ve 20 m)
- Ağırlık
- 1600 / 1700 / 3100 / 3300 kg (12 / 15 / 18 / 20 m, karşı ağırlık hariç)
Hareket ve performans
- Çalışma kapasitesi
- Azami dağıtım yarıçapı 12 / 15 / 18 / 20 m; katlar arası taşımada en küçük ağırlık 1,6-1,7 t (2,2 t) / 2,2 t / 2,5 t; azami rüzgar 13,8 m/s (6 kuvvet)
Güç ve çalışma süresi
- Batarya
- Üç fazlı beş telli AC 380 V (±40 V) şebeke beslemesi
Sensörler ve bağlantılar
- Sensörler
- Kol konumu ve rota algılama; on güvenlik tasarımı
- Arayüzler
- El kumandası ve uzaktan kumanda; geleneksel işçi tarafından doğrudan kullanım
Yazılım ve geliştirme
- İşlemci
- Büyük ve küçük kolu algoritmayla yöneten takip kontrolü; önceden tanımlı rotada otomatik dağıtım
- Yazılım özellikleri
- Dört mod: otomatik (önceden tanımlı rota), takip (tek kişi el kumandası), adımlı (uzaktan kumanda), elle; BIM gerektirmeyen otomatik döşeme dağıtımı
BMR Takipli Beton Dağıtım Bomu 12-20 m için konfigürasyona, adede ve teslim kapsamına göre kalem kalem teklif hazırlanır.
Takipli Beton Dağıtım Bomu: Teknik AnalizTasarım kararları, karşılaştırma tablosu ve değerlendirme
Dağıtım ekibinden tek operatöre
Döşeme betonunda hortumu ve bomu çeken ekip en az üç kişidir; kolun hareketi kas gücüne ve tecrübeye bağlıdır, dağıtım homojen olmadığında tesviye ekibi fazladan yayma yapar. Takipli Beton Dağıtım Bomu bomun ve kolun hareketini algoritmayla yönetir: takip modunda tek kişi el kumandasını taşır, kol onu izler ve geleneksel iş gücünün yüzde 30'u yeter. Otomatik modda önceden tanımlı rotada kendisi dağıtım yapar; homojen dağıtım tesviye iş yükünü yüzde 13 azaltır ve yüksek hassasiyetli döşemeyle birlikte döşeme maliyeti yaklaşık yüzde 28 düşer.
Dört boy, iki kurulum biçimi
HG12 ve HG15 (1,6 ve 1,7 t) 3,6 × 3,6 ve 4,2 × 4,2 m ayak açıklığıyla döşemeye oturur ve katlar arasında 1,6-1,7 t (2,2 t) ile taşınır; konut kulesi katları için seçilir. HG18 ve HG20 (3,1 ve 3,3 t) 1,2 × 1,2 ile 1,5 × 1,5 m arasında bırakılan döşeme boşluğuna ya da 2,1 × 2,1 ile 2,3 × 2,3 m asansör kuyusuna kurulur; geniş bodrum ve fabrika döşemeleri için seçilir. Dördü de üç fazlı beş telli AC 380 V (±40 V) ile beslenir ve 13,8 m/s (6 kuvvet) rüzgara dayanır.
Dört çalışma modu
- Otomatik mod: önceden tanımlı rotada otomatik dağıtım; BIM verisi gerekmez.
- Takip modu: tek kişilik el kumandası, kol operatörü izler.
- Adımlı mod: büyük ve küçük kolun uzaktan kumandayla sürülmesi.
- Elle mod: geleneksel elle çekme; enerji ya da saha koşulu değişse de dağıtım durmaz.
Sahadan rakamlar
- Shenzhen Yarı İletken ve İleri İmalat Sanayi Parkı (China Construction Third Engineering Bureau, 278.000 m²): takipli bom ve 2,5 m tesviye robotuyla eşzamanlı dağıtım ve tesviye; tek operatör, iş gücü 4 kişi (yüzde 40) azaldı, milimetre düzeyinde tutarlı kalite.
- CanSino Klinik Araştırma ve Operasyon Asya-Pasifik Merkezi, Guangzhou (China Nuclear Industry Huaxing Construction, 47.988 m²): entegre beton robotu setiyle iş gücü yüzde 40 azaldı.
- Foshan Fengtong Garden (Şubat 2021, Bakanlık akıllı inşaat pilot projesi): yardımcı, beton yapı ve dekorasyon işlerinde 20'den fazla inşaat robotu; iki uygulama Bakanlığın tekrarlanabilir uygulamalar listesine girdi.
Kimin için
Kat döşemesi ve bodrum betonu döken ana yükleniciler ve beton pompası işletmecileri için; Beton Tesviye Robotu ve 80SZ Perdahlama Robotu ile birlikte dökümden parlatmaya tek ekip kurulur. Dağıtım yarıçapı kat planının en uzak köşesine göre seçilir.
Fiyat ve temin
Takipli Beton Dağıtım Bomu Türkiye'ye tedarik edilir; ithalat, gümrükleme, devreye alma ve operatör eğitimi teslimatın parçasıdır. Yatırım tutarı sürüm, yapılandırma, yedek ve aşınma parçası stoklaması, eğitim kapsamı ve adede göre kurumsal teklifle belirlenir. Kurulum biçimi (ayak, döşeme boşluğu ya da asansör kuyusu) ve kat planı teklifte belirtilir. Proje profilinizle teklif isteyin.
Takipli Beton Dağıtım Bomu Teknik Özellikler
| Parametre | HG12 | HG15 | HG18 | HG20 |
|---|---|
| Azami dağıtım yarıçapı | 12 m | 15 m | 18 m | 20 m |
| Toplam ağırlık (karşı ağırlık hariç) | 1,6 t | 1,7 t | 3,1 t | 3,3 t |
| Katlar arası taşımada en küçük ağırlık | 1,6 t (2,2 t) | 1,7 t (2,2 t) | 2,2 t | 2,5 t |
| Kurulum ölçüsü | Ayak açıklığı 3,6 × 3,6 m | Ayak açıklığı 4,2 × 4,2 m | Döşeme boşluğu 1,2 × 1,2 ile 1,5 × 1,5 m veya asansör kuyusu 2,1 × 2,1 ile 2,3 × 2,3 m (HG18, HG20) |
| Çalışma gerilimi | AC 380 V (±40 V), üç fazlı beş telli |
| Çalışma modları | Otomatik (önceden tanımlı rota), takip (tek kişilik el kumandası), adımlı (uzaktan kumanda), elle |
| Azami rüzgar dayanımı | 13,8 m/s (6 kuvvet) |
| Ana yapı ömrü | ≥3 yıl; on güvenlik tasarımı |
Özet
Takipli Beton Dağıtım Bomu, döşeme betonunun dağıtımını üç kişilik hortum ekibinden tek operatöre indirir: 12-20 m yarıçap, operatörü izleyen kol, önceden tanımlı rotada otomatik dağıtım, dört mod ve 380 V şebeke beslemesi. Shenzhen'deki 278.000 m²'lik sanayi parkında ve Guangzhou'daki CanSino merkezinde tesviye robotuyla birlikte iş gücünü yüzde 40 azalttı. Kat döşemesi ve bodrum betonunda tek ekiple döküm, tesviye ve perdah kurmak isteyen yükleniciler için kat planınızla teklif isteyin.
Satın alma desteği
Tedarik biçimi
Türkiye'ye tedarik proje bazında planlanır; ithalat, teslim ve devreye alma kapsamı teklifte kalem kalem tanımlanır.
Satış öncesi değerlendirme
Saha ve görev odaklı teknik fizibilite; teknik şartname ve idari süreç desteği.
- Devam
Demo ve keşif talebi
Demo talebinizi iletin; uygunluk ve kapsam görüşmede netleşir.
- Devam
Kaynak belgeler
Teknik değerler üreticinin belgelerinden alınır; 18 Eylül 2026 tarihinde doğrulandı. 0 belge sayfanın altında.
Takipli Beton Dağıtım Bomu 12-20 m için fiyat teklifi alın
Robotik sistem maliyetleri; seçilen donanım platformu, ilave sensör/yük konfigürasyonları ve sahanıza özel entegrasyon senaryolarına göre optimize edilmektedir. İhtiyaçlarınızı paylaşın, uzman mühendislik ekibimiz kurumunuza özel fizibilite raporu ve proforma teklifi oluştursun.
- Doğrudan Üretici Güvencesiyle Tedarik ve Termin Planlaması
- Saha ve Görev Odaklı Teknik Fizibilite & Simülasyon
- Anahtar Teslim Donanım, Yazılım ve Görev Entegrasyonu
- Kurumsal İhale, Şartname ve İdari Süreç Danışmanlığı
Doğrudan İletişim & Danışma Hattı: 0850 532 6 777
Takipli Beton Dağıtım Bomu 12-20 m: Sıkça Sorulan Sorular
BMR Takipli Beton Dağıtım Bomu 12-20 m hakkında en çok sorulan sorular ve yanıtları.
Hangi yarıçap seçilmeli?
Kat planının en uzak köşesine göre 12, 15, 18 ya da 20 m seçilir. HG12 ve HG15 3,6 × 3,6 ve 4,2 × 4,2 m ayak açıklığıyla döşemeye oturur ve 1,6-1,7 t ağırlıkla katlar arasında kolay taşınır; HG18 ve HG20 döşeme boşluğuna ya da asansör kuyusuna kurulur.
Otomatik mod için BIM gerekir mi?
Hayır. Otomatik döşeme dağıtımı önceden tanımlı rotada çalışır ve BIM verisi gerektirmez; makine geleneksel işçiler tarafından doğrudan kullanılır. Takip modunda tek kişi el kumandasını taşır, kol onu izler.
Elektrik altyapısı ne olmalı?
Üç fazlı beş telli AC 380 V (±40 V) besleme gerekir; şantiye panosundan hat çekilir. Azami rüzgar dayanımı 13,8 m/s'dir.
Tesviye robotuyla birlikte kullanılır mı?
Evet. Shenzhen yarı iletken parkında takipli bom ile 2,5 m Beton Tesviye Robotu eşzamanlı çalıştı ve tek operatör dağıtımı yönetti; homojen dağıtım tesviye iş yükünü yüzde 13 azaltır. Arkasından 80SZ Perdahlama Robotu yüzeyi bitirir.
Türkiye'de nasıl temin edilir?
BMR Takipli Beton Dağıtım Bomu tedarik edilir: şantiye programı, kat alanı, beton ya da kaplama sistemi ve saha erişimi keşifte netleşir; ithalat, devreye alma ve operatör eğitimi teslimatın parçasıdır. Teklif için proje tipini, toplam metrekareyi ve iş takvimini iletin.
